Desmenuzaremos los componentes del ejercicio, comenzando por la viga.
.
.
Parámetros de la viga
Primero dibujaremos los elementos geométricos de la viga (el eje en línea punteada, los bordes y una línea uniendo dichos bordes) y los transformarlos en un bloque, dando el punto de inserción en el vértice izquierdo del eje.

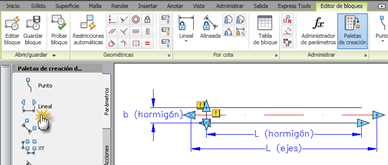

Abrimos la viga en el Editor de bloques y le añadimos tres parámetros lineales: uno de eje a eje y otros dos para el largo y el ancho del volumen de hormigón.
También dibujaremos, en cualquier ubicación, una línea vertical que representará la altura de la viga y su correspondiente parámetro lineal (este elemento no estará visible al insertar el bloque en el dibujo).
